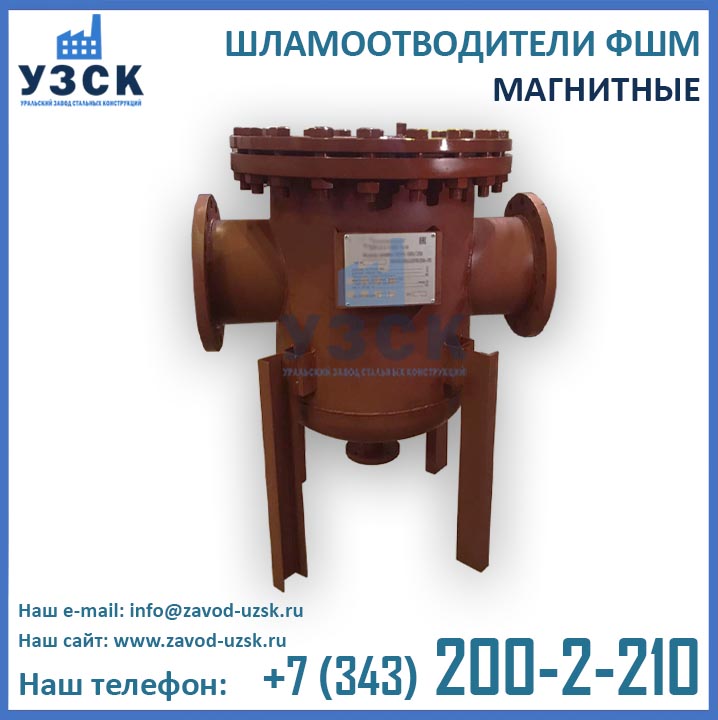

Шламоотводитель ФШМ 200 (шламоуловитель ФШМ-200, шламоотделитель ФШМ-200) представляет собой сетчатый магнитный фильтр, предназначенный для очистки воды и иных неагрессивных жидкостей от ферромагнетиков, шлама, ила, песка, а также прочих посторонних частиц и примесей.
Фильтры ФШМ-200 в Северодвинске высоко востребованы на трубопроводах отопления, ГВС и ХВС с рабочим давлением до 16 кгс/см2(1,6 МПа) и температурой воды до +120°С или до +150°С (в зависимости от исполнения шламоотводителя).
Применение шламоотводителей ФШМ-200 позволяет сэкономить на ремонте и обслуживании котлов, насосного и теплообменного оборудования, установленного в системе.
Изготовитель шламоотводителей ФШМ Ду200 мм — Уральский завод стальных конструкций (УЗСК).
Основные параметры и размеры шламоуловителей ФШМ-200
Параметр | ФШМ-200 до 120°С | ФШМ-200 до 150°С |
Высота | 1340 мм | 1340 мм |
Длина | 700 мм | 700 мм |
Диаметр корпуса | 426 мм | 426 мм |
Диаметр условного прохода | 200 мм | 200 мм |
Масса | 244 кг | 244 кг |
Объем корпуса | 110 л | 110 л |
Производительность | 242 т/ч | 242 т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 2″ | 2″ |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Алгоритм работы магнитного шламоотводителя ФШМ 200 мм
- Загрязненный поток воды поступает в корпус фильтра-шламоуловителя через входной патрубок Ду 200 мм, скорость его движения падает, и частицы отбрасываются к стенкам устройства под действием инерционных сил, после чего под действием силы тяжести они стекают в шламовую камеру.
- Далее рабочий поток проходит через стальные перфорированные перегородки, которые отсекают крупные частицы.
- Затем вода проходит через стержневую магнитную систему (магниты), улавливающую ржавчину и прочие заряженные частицы, имеющие ферромагнитные свойства.
- В заключение процесса очистки водный поток преодолевает сетку с тонкостью фильтрации 1000 мкм из нержавеющей стали, задерживающую мелкодисперсные частицы.
- Очищенная вода выводится из фильтра в систему через патрубок отвода рабочего вещества Ду 200 мм, а шлам удаляется из устройства через расположенный внизу шламоотводителя сливной патрубок Ду 50 мм.

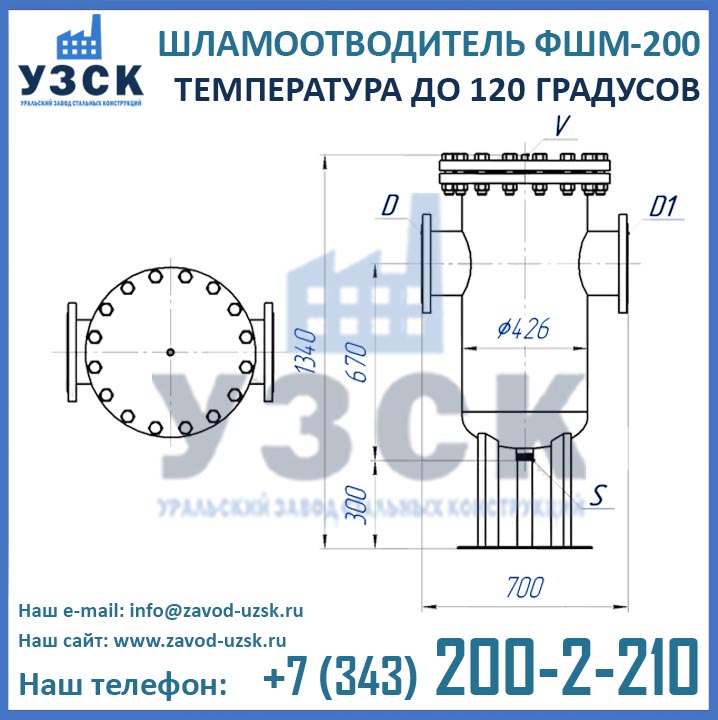

Чертеж ФШМ 200 мм до 120°С

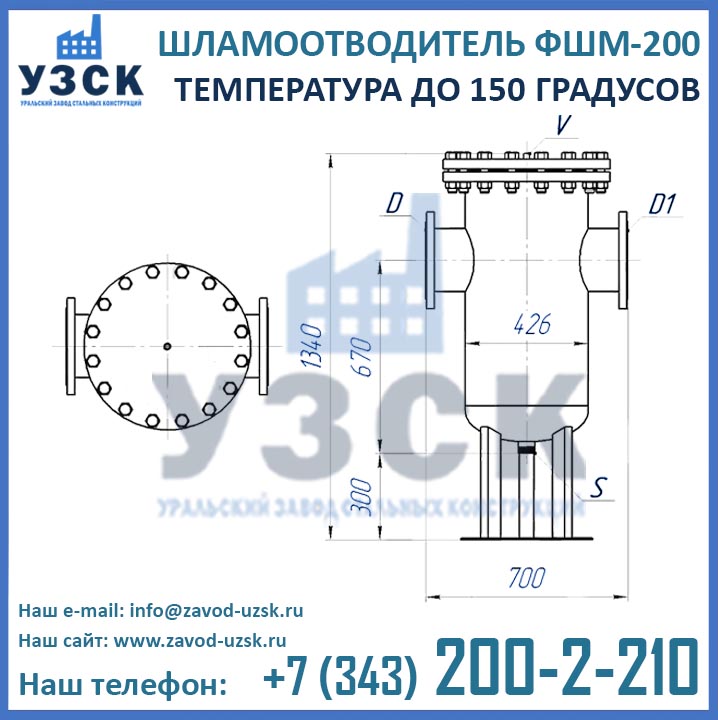

Чертеж ФШМ 200 мм до 150°С
Цена шламоотделителя ФШМ Ду200 мм в Северодвинске
Уральский завод стальных конструкций (УЗСК) является непосредственным производителем фильтров ФШМ и предлагает самые выгодные цены на шламоуловители Ду 200 мм в Северодвинске, а также других городах России, Казахстана, Беларуси, Армении и Кыргызстана.
Стоимость фильтра ФШМ-200 зависит от множества факторов (например, материальное исполнение, температурный режим (до 120°С или до 150°С), необходимость доставки в Ваш регион, загруженность производства, необходимый объем поставки и т.д.) Уточнить актуальные цены шламоотводителей ФШМ Ду 200 мм Вы можете у специалистов отдела продаж завода УЗСК по электронной почте (см. раздел «Контакты»), при помощи формы онлайн заказа, расположенной внизу этой страницы, либо по телефону 8 (800) 20-02-337.
Уральский завод стальных конструкций располагает всем необходимым для производства шламоуловителей ФШМ любой сложности в кратчайшие сроки:
- Мощный инженерно-конструкторский отдел.
- Многочисленный штат сотрудников, в том числе специалисты сварочного производства с аттестатом НАКС.
- Сварочное оборудование, аттестованное НАКС.
- Технология сварки НАКС.
- Аттестованный гидростенд.
- Собственная лаборатория НК.
Высокое качество продукции подтверждено сертификационным документами, ознакомиться с которыми Вы можете в разделе «Документация».
