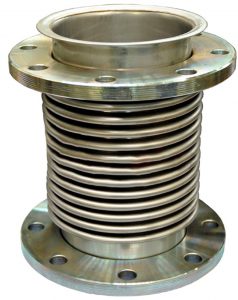

Компенсатор типа КСФ служит для принятия толчков, с выравниванием давления в трубе, принимает линейные нагрузки, предупреждающие разрыв или прогиб плети. Фланцевое соединение способствует сохранению коммутаций всех видов на водных, газовых, нефтеперегонных магистралях. Фланцы разъемные, монтируются легко.
Технические характеристики компенсатора КСФ
Компенсатор используется для работы с паром, газом, водными горячими и холодными системами, для перекачки нефтепродуктов. Стандартные характеристики:
- Рабочий диаметр, DN 15-800 мм.
- Конструкции под давление, PN 16, 25 кг/см2.
- Рабочая температура жидкой среды +150 0С, парогазовой – до 300 0.
- Способ соединения – фланцевое, разъемное.
- Исполнение с 1 и 2 сильфонами
- Срок эксплуатации 15 лет без ремонта.
В зависимости от условий эксплуатации и требований заказчика изделия дополнительно комплектуются защитным кожухом или внутренней гильзой, изготовленными из листовых заготовок малоуглеродистой стали. Окончательная комплектация, материал патрубков и фланцев, уточняется при заказе компенсаторов в УЗСК.
Порядок покупки конденсаторов КСФ на УЗСК в Северодвинске
Компенсаторы осевые фланцевые – ответственное оборудование, предупреждающее аварии на трубных магистралях. Приобретать устройства следует у надежных компаний, с современным оборудованием. Качество продукции УЗСК подтверждается лабораторными исследованиями каждой единицы продукции, что дает возможность предложить продленную гарантию на компенсатор. На изделие выдаются паспорта, сертификаты, декларации ТР ЕАЭС. В УЗСК в Северодвинске стоимость сильфонных компенсаторов формируется при сочетании качества и цены. Заказать подбор и прибрести стандартные компенсаторы КСФ и выполненные под ваши условия можно связавшись с нашими менеджерами email или по телефонам.
Таблица габаритов одно и двухсифонных КСФ
| Наименование | Рабочеедавление PN | Диаметр условного прохода, мм | Габаритные размеры, ммL (+/-30],D | Компенсирующая способность, мм |
|---|---|---|---|---|
| КСФ 50-16-25 | 16 | 50 | 190 57 | 25 |
| КСФ 50-25-25 | 25 | 50 | 190 57 | 25 |
| КСФ 65-16-25 | 16 | 65 | 200 76 | 25 |
| КСФ 65-25-25 | 25 | 65 | 200 76 | 25 |
| КСФ 80-16-35 | 16 | 80 | 225 89 | 35 |
| КСФ 80-25-35 | 25 | 80 | 225 89 | 35 |
| КСФ 100-16-50 | 16 | 100 | 265 108 | 50 |
| КСФ 100-25-50 | 25 | 100 | 265 108 | 50 |
| КСФ 125-16-50 | 16 | 125 | 275 133 | 50 |
| КСФ 125-25-50 | 25 | 125 | 275 133 | 50 |
| КСФ 150-16-50 | 16 | 150 | 275 159 | 50 |
| КСФ 150-25-50 | 25 | 150 | 275 159 | 50 |
| КСФ 200-16-80 | 16 | 200 | 285 219 | 80 |
| КСФ 200-25-80 | 25 | 200 | 285 219 | 80 |
| КСФ 250-16-80 | 16 | 250 | 380 273 | 80 |
| КСФ 250-25-80 | 25 | 250 | 380 273 | 80 |
| КСФ 300-16-80 | 16 | 300 | 420 325 | 80 |
| КСФ 300-25-80 | 25 | 300 | 420 325 | 80 |
| >КСФ 400-16-80 | 16 | 400 | 450 426 | 80 |
| КСФ 400-25-80 | 25 | 400 | 450 426 | 80 |
| Двухсекционные | ||||
| КСФ 50-16-50 | 16 | 50 | 310 57 | 50 |
| КСФ 50-25-50 | 25 | 50 | 310 57 | 50 |
| КСФ 65-16-50 | 16 | 65 | 320 76 | 50 |
| КСФ 65-25-50 | 25 | 65 | 320 76 | 50 |
| КСФ 80-16-70 | 16 | 80 | 370 89 | 70 |
| КСФ 80-25-70 | 25 | 80 | 370 89 | 70 |
| КСФ 100-16-100 | 16 | 100 | 450 108 | 100 |
| КСФ 100-25-100 | 25 | 100 | 450 108 | 100 |
| КСФ 125-16-100 | 16 | 125 | 475 133 | 100 |
| КСФ 125-25-100 | 25 | 125 | 475 133 | 100 |
| КСФ 150-16-100 | 16 | 150 | 475 159 | 100 |
| КСФ 150-25-100 | 25 | 150 | 475 159 | 100 |
| КСФ 200-16-160 | 16 | 200 | 500 219 | 160 |
| КСФ 200-25-160 | 25 | 200 | 500 219 | 160 |
| КСФ 250-16-160 | 16 | 250 | 665 273 | 160 |
| КСФ 250-25-160 | 25 | 250 | 665 273 | 160 |
| КСФ 300-16-160 | 16 | 300 | 710 325 | 160 |
| КСФ 300-25-160 | 25 | 300 | 710 325 | 160 |
| КСФ 400-16-160 | 16 | 400 | 721 426 | 160 |
| КСФ 400-25-160 | 25 | 400 | 721 426 | 160 |
