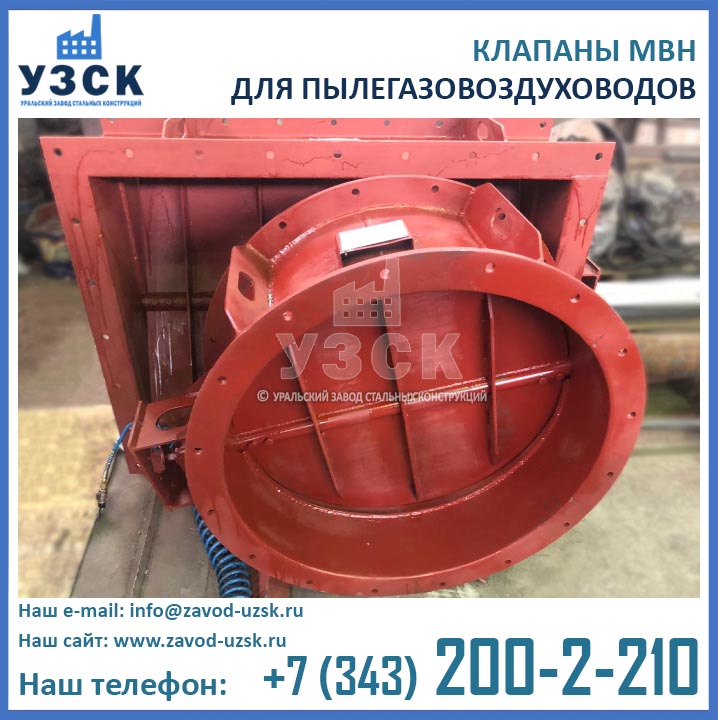

Предохранительные клапаны МВН – это клапаны для пылегазовоздуховодов, предназначенные для регулировки и перекрытия потока рабочей среды. С помощью клапанов МВН осуществляется установка необходимого напора газа, жидкости, сыпучих веществ и других сред, а также полное отключение их подачи.
У клапанов МВН несколько разновидностей в зависимости от геометрической формы конструкции и количества осей на заслонке. При этом диаметр предохранительного клапана может быть в диапазоне 100-1800 мм.
Шиберы МВН круглого и прямоугольного сечения изготавливаются по ОСТ 34-002-73.
Материальное исполнение и особенности эксплуатации клапанов МВН
Максимальной температурой, которая допускается для нормальной работы типовых клапанов МВН, является значение в 425оС (для некоторых материальных исполнений температура может быть больше). Предельная и допустимая величина рабочего давления определяется конкретной моделью устройства.
Изготовление газоплотных клапанов типа МВН производится из высокопрочной стали различных марок. Подбор марки стали для клапана МВН осуществляется в соответствии с температурой рабочей среды, в которой он будет функционировать:
- Клапаны МВН ст3 и ст20 эксплуатируются при температуре максимум 425°С;
- Клапаны МВН 09Г2С – при максимальном температурном режиме в 425°С;
- Клапаны МВН 12Х1МФ – при температуре в промежутке от 425 до 585 °С;
- Клапаны МВН 12Х18Н10Т – с максимальной температурой от 585 до 610°С;
- Клапаны МВН 20Х23Н18 предназначены для температурного диапазона в 610-900°С.
Отличительной чертой клапанов МВН является их компактность, ведь они имеют небольшие габаритные размеры. Они могут применяться как отдельными секциями, так и спаркой.
Для достижения максимальной герметичности клапанов при закрытой створке, необходимо ее плотное прилегание к статичным опорам корпуса. Дополнительная герметичность достигается за счет нагнетаемого внутрь двойных створок уплотняющего воздуха.

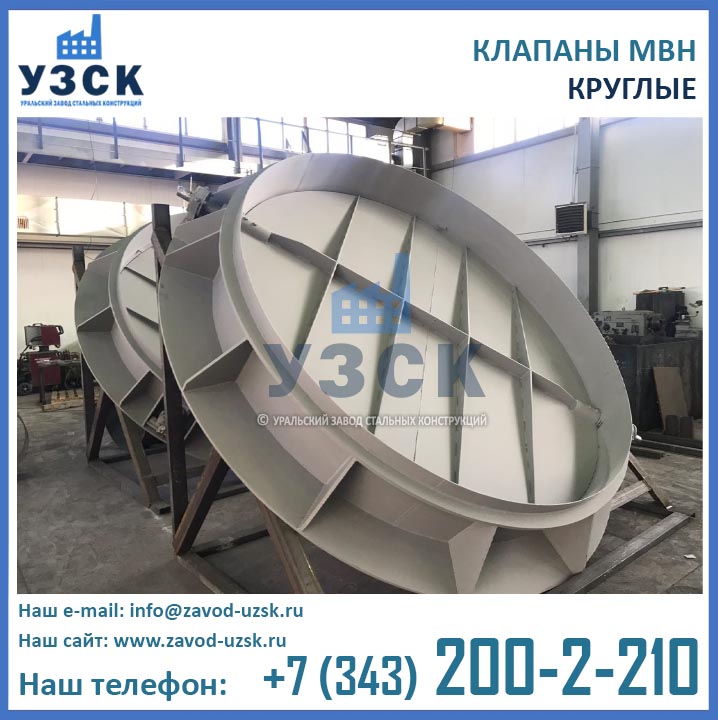

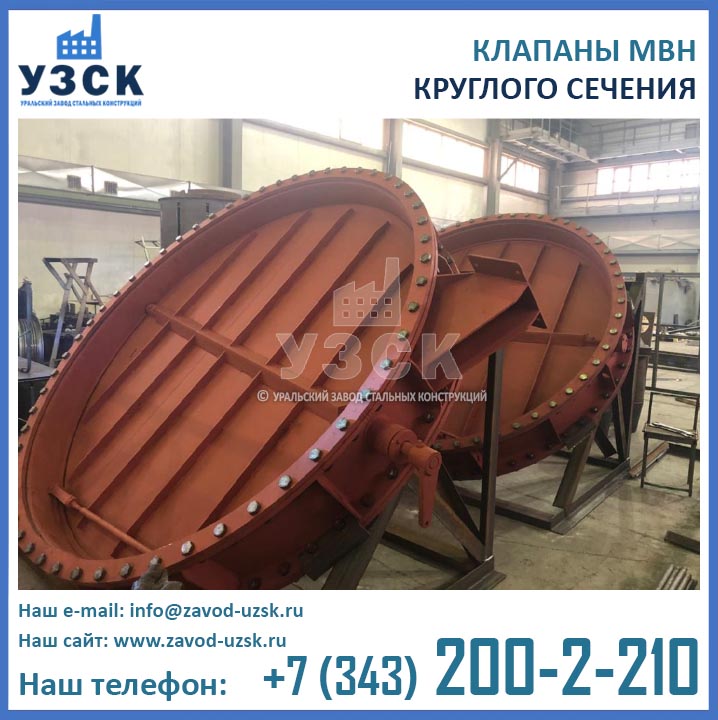

Клапаны круглые МВН и ПК (шиберы МВН и ПК)
Типоразмер | Условный проход, Ду, мм | Длина, мм | Ширина, мм | Высота, мм |
Клапан круглый МВН 606-07 | 100 | 265 | 195 | 80 |
Клапан круглый МВН 606-08 | 150 | 370 | 250 | 80 |
Клапан круглый МВН 606-09 | 200 | 407 | 305 | 80 |
Клапан круглый МВН 606-10 | 225 | 433 | 330 | 90 |
Клапан круглый МВН 606-11 | 250 | 465 | 365 | 90 |
Клапан круглый МВН 606-12 | 275 | 487 | 390 | 90 |
Клапан круглый МВН 607-13 | 1200 | 1515 | 1350 | 300 |
Клапан круглый МВН 607-14 | 1300 | 1610 | 1450 | 300 |
Клапан круглый МВН 607-15 | 1400 | 1710 | 1550 | 300 |
Клапан круглый МВН 607-16 | 300 | 543 | 430 | 180 |
Клапан круглый МВН 607-17 | 325 | 563 | 450 | 180 |
Клапан круглый МВН 607-18 | 350 | 593 | 480 | 180 |
Клапан круглый МВН 607-19 | 400 | 645,5 | 535 | 180 |
Клапан круглый МВН 607-20 | 450 | 695,5 | 585 | 180 |
Клапан круглый МВН 607-21 | 500 | 755,5 | 645 | 180 |
Клапан круглый МВН 607-22 | 600 | 855,5 | 745 | 180 |
Клапан круглый МВН 607-23 | 700 | 984,0 | 850 | 220 |
Клапан круглый МВН 607-24 | 800 | 1084 | 950 | 220 |
Клапан круглый МВН 607-25 | 900 | 1184 | 1050 | 220 |
Клапан круглый МВН 607-26 | 1000 | 1284 | 1150 | 220 |
Клапан круглый МВН 607-27 | 1100 | 1405 | 1250 | 240 |
Клапан круглый МВН 607-28 | 1200 | 1504 | 1350 | 260 |
Клапан круглый МВН 607-29 | 1300 | 1604 | 1450 | 280 |
Клапан круглый МВН 607-30 | 1400 | 1704 | 1550 | 300 |
Клапан круглый ПК-2849 | 1500 | 1845 | 1660 | 360 |
Клапан круглый ПК-3800 | 1600 | 1945 | 1760 | 360 |
Клапан круглый ПК-3804 | 1800 | 2145 | 1960 | 380 |

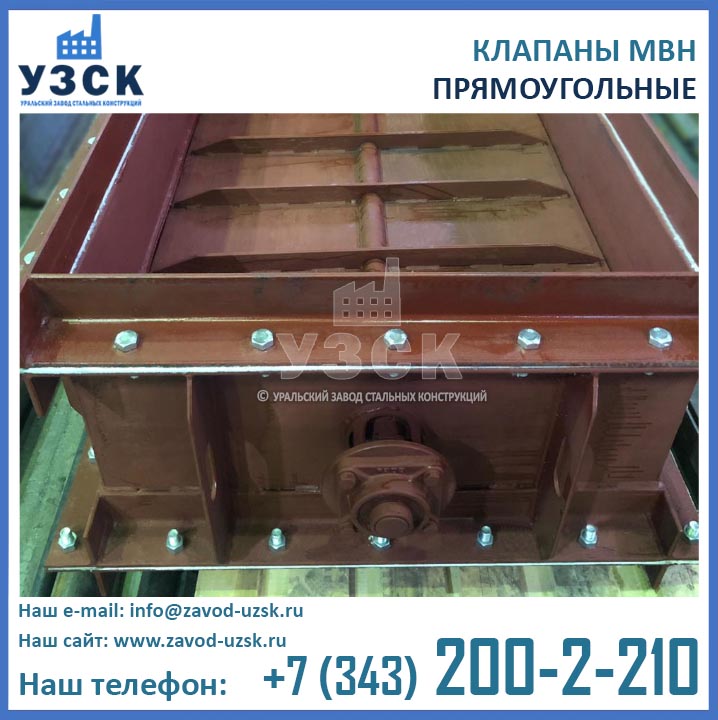

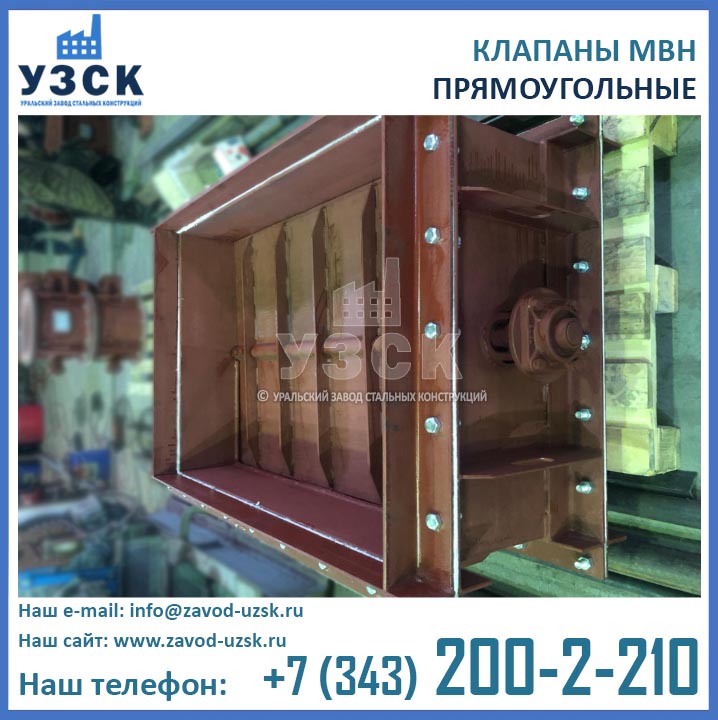

Клапаны прямоугольные МВН и ПК
| Типоразмер | Масса, кг | Условный проход, мм | Количество валов |
| Клапан МВН 655-13 | 48,6 | 300х400 | 1 |
| Клапан МВН 655-14 | 54,3 | 300х500 | 1 |
| Клапан МВН 655-15 | 59,9 | 300х600 | 1 |
| Клапан МВН 655-16 | 66,7 | 300х700 | 1 |
| Клапан МВН 655-17 | 60,9 | 400х500 | 1 |
| Клапан МВН 655-18 | 66,9 | 400х600 | 1 |
| Клапан МВН 655-19 | 73,7 | 400х700 | 1 |
| Клапан МВН 655-20 | 79,5 | 400х800 | 1 |
| Клапан МВН 655-21 | 76,3 | 500х600 | 1 |
| Клапан МВН 655-22 | 94 | 500х800 | 1 |
| Клапан МВН 655-23 | 106 | 500х900 | 1 |
| Клапан МВН 655-24 | 110 | 500х1000 | 1 |
| Клапан МВН 658-17 | 110 | 600х700 | 2 |
| Клапан МВН 658-18 | 118 | 600х800 | 2 |
| Клапан МВН 658-19 | 136 | 600х900 | 2 |
| Клапан МВН 658-20 | 100 | 700х500 | 2 |
| Клапан МВН 658-21 | 114 | 700х700 | 2 |
| Клапан МВН 658-22 | 136 | 700х800 | 2 |
| Клапан МВН 658-23 | 144 | 800х800 | 2 |
| Клапан МВН 658-24 | 182 | 800х1200 | 2 |
| Клапан МВН 658-25 | 231 | 800х1600 | 2 |
| Клапан МВН 658-26 | 105 | 900х400 | 2 |
| Клапан МВН 658-27 | 139 | 900х700 | 2 |
| Клапан МВН 658-28 | 212 | 900х1200 | 2 |
| Клапан МВН 658-29 | 133 | 1000х600 | 2 |
| Клапан МВН 658-30 | 160 | 1000х700 | 2 |
| Клапан МВН 658-31 | 172 | 1000х800 | 2 |
| Клапан МВН 658-32 | 207 | 1000х1000 | 2 |
| Клапан МВН 661-15 | 175 | 1200х600 | 3 |
| Клапан МВН 661-16 | 190 | 1200х700 | 3 |
| Клапан МВН 661-17 | 203 | 1200х800 | 3 |
| Клапан МВН 661-18 | 232 | 1200х1000 | 3 |
| Клапан МВН 661-19 | 273 | 1200х1200 | 3 |
| Клапан МВН 661-20 | 228 | 1400х700 | 3 |
| Клапан МВН 661-21 | 245 | 1400х800 | 3 |
| Клапан МВН 661-22 | 277 | 1400х900 | 3 |
| Клапан МВН 661-23 | 284 | 1400х1000 | 3 |
| Клапан МВН 661-24 | 317 | 1400х1200 | 3 |
| Клапан МВН 661-25 | 260 | 1500х800 | 3 |
| Клапан МВН 661-26 | 317 | 1500х900 | 3 |
| Клапан МВН 661-27 | 299 | 1500х1000 | 3 |
| Клапан МВН 661-28 | 335 | 1500х1200 | 3 |
| Клапан МВН 664-15 | 311 | 1600х1000 | 4 |
| Клапан МВН 664-16 | 345 | 1600х1200 | 4 |
| Клапан МВН 664-17 | 408 | 1600х1400 | 4 |
| Клапан МВН 664-18 | 445 | 1600х1600 | 4 |
| Клапан МВН 664-19 | 335 | 1800х900 | 4 |
| Клапан МВН 664-20 | 393 | 1800х1000 | 4 |
| Клапан МВН 664-21 | 435 | 1800х1200 | 4 |
| Клапан МВН 664-22 | 484 | 1800х1400 | 4 |
| Клапан МВН 664-23 | 609 | 1800х1800 | 4 |
| Клапан МВН 664-24 | 416 | 2000х1000 | 4 |
| Клапан МВН 664-25 | 506 | 2000х1200 | 4 |
| Клапан МВН 664-26 | 596 | 2000х1600 | 4 |
| Клапан МВН 664-27 | 644 | 2000х1800 | 4 |
| Клапан МВН 664-28 | 698 | 2000х2000 | 4 |
| Клапан МВН 667-11 | 539 | 2200х1200 | 5 |
| Клапан МВН 667-12 | 572 | 2200х1400 | 5 |
| Клапан МВН 667-13 | 646 | 2200х1600 | 5 |
| Клапан МВН 667-14 | 721 | 2200х1800 | 5 |
| Клапан МВН 667-15 | 780 | 2200х2000 | 5 |
| Клапан МВН 667-16 | 582 | 2400х1200 | 5 |
| Клапан МВН 667-17 | 700 | 2400х1400 | 5 |
| Клапан МВН 667-18 | 750 | 2400х1600 | 5 |
| Клапан МВН 667-19 | 781 | 2400х1800 | 5 |
| Клапан МВН 667-20 | 848 | 2400х2000 | 5 |
| Клапан ПК-2475 | 2786 | 4300х2500 | 8 |
| Клапан ПК-4040 | 1456 | 2700х2400 | 6 |
| Клапан ПК-4045 А | 1824 | 3300х2700 | 6 |
| Клапан ПК-2485 | 3445 | 5500х2500 | 12 |
| Клапан ПК-11123 | 1510 | 3500х1800 | 7 |
| Клапан ПК-3955 | 1422 | 3000х2000 | 6 |
| Клапан ПК-4002 | 2407 | 2800х4000 | 6 |
Клапаны пылегазовоздухопроводов прямоугольные больших размеров
Типоразмер | Масса, кг | Условный проход, мм |
Клапан ПК-9519 | 2689 | 4300х2500 |
Клапан ПК-9537 | 1652 | 2700х2400 |
Клапан ПК-9538 | 2292 | 3300х2700 |
Клапан ПК-9539 | 943 | 2500х1300 |
Клапан ПК-9540 | 3473 | 5500х2500 |
Клапан ПК-9541 | 1510 | 3500х1800 |
Клапан ПК-9542 | 1202 | 1600х2800 |
Клапан ПК-9576 | 1422 | 3000х2000 |
Клапан ПК-9632 | 2434 | 2800х4000 |
Клапан Р2651 | 1550 | 2500х2500 |
Клапан Р2651 | 4300 | 4000х4000 |
Проивзодитель клапанов МВН
Наш завод (ООО «УЗСК») является непосредственным производителем клапанов МВН и ПК. Для изготовления клапанов МВН прямоугольного и круглого сечения мы применяем материалы, имеющие сертификат завода изготовителя и испытанные нашей лабораторией неразрушающего контроля. Покупая шиберы ПК и МВН у нас, вы гарантированно получаете качественный и надежный продукт.
Кроме типовых клапанов МВН у нас вы можете купить клапаны для пылегазовоздухопроводов, изготовленные по индивидуальным размерам. Специалисты конструкторского отдела нашего завода разработают рабочую документацию и чертежи оборудования по вашему техническому заданию.
