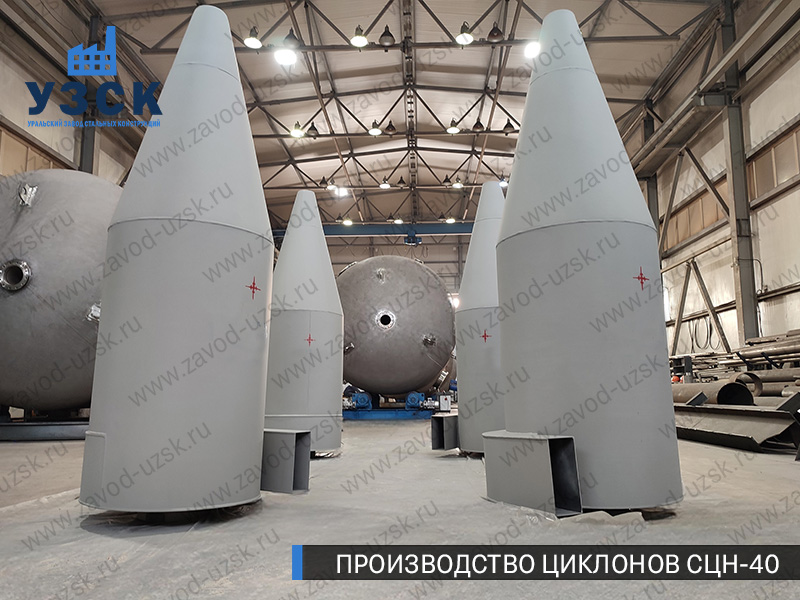

Циклон СЦН-40
цена от
36 050 руб.
Циклоны СЦН-40 являются очистительной системой, обладающей более качественными показателями выноса вредных примесей в сравнении со всеми другими моделями циклонов, при этом энергозатраты у них всех одинаковы. Уральский завод стальных конструкций в Северодвинске занимается продажей готовых циклонов СЦН-40, а также проектированием, сервисным обслуживанием пылеуловителей и осуществляет монтажные работы циклонов. Монтаж аппаратов ЦСП-40 осуществляется на стороне, с которой происходит всасывание воздуха. Показатели массы устройства напрямую зависят от его производительности.
Условия эксплуатации и основные характеристики
Выбор циклона СЦН-40 зависит от продуктивности вентиляторной установки и допустимого показателя давления, которое должно быть:
- для стабильной работы максимальный показатель не должен превышать 1,2 кПа;
- для повышения продуктивности, уровень в 1,2 кПа повышается согласно давлению, образуемому вентилятором;
- при понижении давления в циклоне ЦСП ниже 0,5кПа степень очистки воздуха существенно ухудшится.
Циклон СЦН-40 обладает следующими характерными свойствами:
- в сравнении с другими моделями циклонов, безвозвратные потери энергии у ЦСП-40 значительно меньше;
- удовлетворительные показатели коэффициента гидравлического сопротивления;
- высокая производительность очищения фильтруемой среды;
- более высокая в сравнении с остальными моделями скорость потока во входном патрубке пылеуловителя.
Монтаж аппаратов ЦСП-40 осуществляется на стороне, с которой происходит всасывание воздуха. Показатели массы устройства напрямую зависят от его производительности, что следует учитывать при заказе оборудования.
Определение пропускной воздухоочистительной способности пылеуловителя этой модели происходит исходя из статического давления, показатели которого меньше атмосферного, и расходом воздуха. Следует учитывать, что циклоны этого типа имеют незначительную предрасположенность к абразивному износу и засорам.
Таблица технических характеристик
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | а, мм | b, мм | Масса, кг |
|---|---|---|---|---|---|---|
| Циклон СЦН-40-300 | 330-480 | 300 | 1210 | 100 | 48 | 33 |
| Циклон СЦН-40-400 | 590-860 | 400 | 1580 | 125 | 62 | 40 |
| Циклон СЦН-40-500 | 920-1340 | 500 | 1940 | 150 | 73 | 46 |
| Циклон СЦН-40-600 | 1320—1930 | 600 | 2293 | 200 | 98 | 57 |
| Циклон СЦН-40-700 | 1800—2630 | 700 | 2642 | 250 | 123 | 69 |
| Циклон СЦН-40-800 | 2350—3435 | 800 | 3014 | 300 | 148 | 85 |
| Циклон СЦН-40-900 | 2975—4350 | 900 | 3377 | 350 | 173 | 108 |
| Циклон СЦН-40-1000 | 3670—5370 | 1000 | 3762 | 400 | 198 | 139 |
| Циклон СЦН-40-1100 | 4475—6500 | 1200 | 4098 | 450 | 223 | 178 |
| Циклон СЦН-40-1200 | 5290—7730 | 1000 | 4468 | 500 | 248 | 139 |
| Группа из 4 циклонов | |||||
|---|---|---|---|---|---|
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | Ширина, мм | Масса, кг |
| Циклон СЦН-40-300×4 | 1630—1930 | 300 | 1210 | 920 | 200 |
| Циклон СЦН-40-400×4 | 2890—3430 | 400 | 1580 | 1150 | 360 |
| Циклон СЦН-40-500×4 | 4520—5370 | 500 | 1940 | 1440 | 570 |
| Циклон СЦН-40-600×4 | 6500—7730 | 600 | 2293 | 1680 | 1000 |
| Циклон СЦН-40-700×4 | 8950-10630 | 700 | 2642 | 1920 | 1380 |
| Циклон СЦН-40-800×4 | 11570-13740 | 800 | 3014 | 2140 | 1880 |
| Циклон СЦН-40-900×4 | 14650-17400 | 900 | 3377 | 2412 | 2350 |
| Циклон СЦН-40-1000×4 | 18100-21480 | 1000 | 3762 | 2662 | 2980 |
| Циклон СЦН-40-1100×4 | 21900-26000 | 1200 | 4098 | 2902 | 4880 |
| Циклон СЦН-40-1200×4 | 25880-30730 | 1000 | 4468 | 3165 | 5770 |
Сфера применения циклонов СЦН-40 в Северодвинске
Циклоны СЦП-40 отличаются высокой эффективностью сбора пыли, состоящей из мелкодисперсных и среднедисперсных частиц, из воздушногазовой среды. Это универсальный пылеуловитель, который используется в различных промышленных сферах, очищая воздух от загрязнений следующего типа:
- бытовая пыль;
- сажа;
- сахарная пыль, в том числе пудра;
- металлическая стружка;
- песок;
- загрязнения от обработки стройматериалов;
- прочие загрязнения.
Особенно эффективен циклон ЦСН-40 при работе с мелкодисперсной пылью, однако, с загрязнениями среднего размера также справляется эффективнее других моделей пылеуловителей.
Принцип работы и комплектация устройства
Конструктивно циклон ЦСН-40 состоит из следующих элементов:
- корпуса;
- улитки, которая расположена внутри корпуса;
- конус с выходящей выхлопной трубой.
Особенности устройства пылеуловителя данного типа заключаются в том, что его конструкция обеспечивает пониженное изнашивание деталей и меньшую засоряемость системы в целом. Повышенная производительность очистки циклона ЦСН-40 обеспечивается увеличенной силой циркуляции газа в корпусе аппарата, и при этом одновременно с уменьшением скорости радиального стока, направленного к выхлопной трубе.

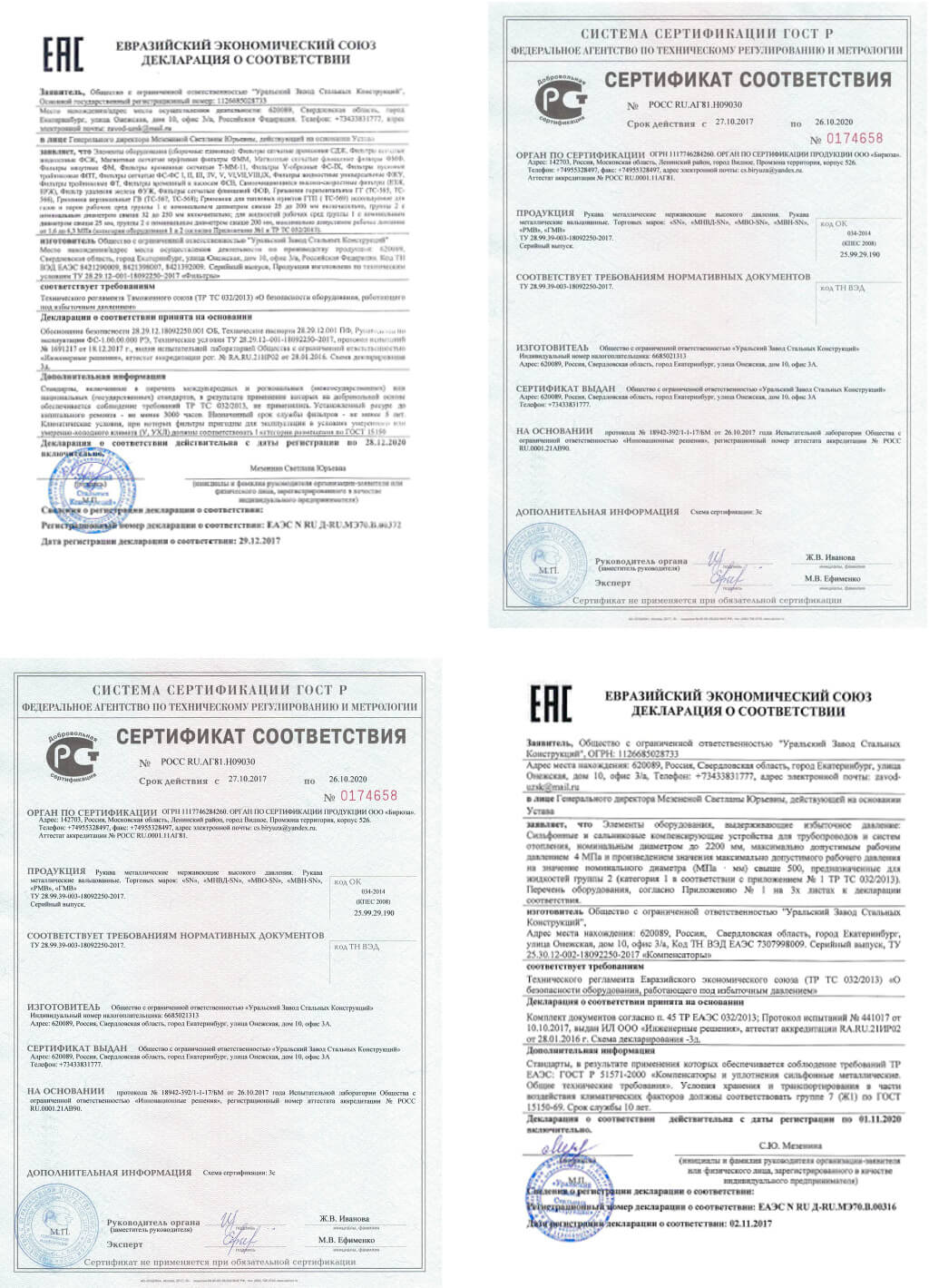

Технические специалисты завода УЗСК проконсультируют по вопросам касательно выбора нужного оборудования. Заказать циклоны можно прямо на сайте, заполнив соответствующие поля заявки, или позвонив по телефону. Купить можно либо уже готовое оборудование, либо, по индивидуальным чертежам, заказать проектирование и изготовление циклонов ЦСН-40. На все производимое и готовое оборудование, которое реализует завод УЗСК в Северодвинске, имеются гарантии и вся необходимая техническая документация.
